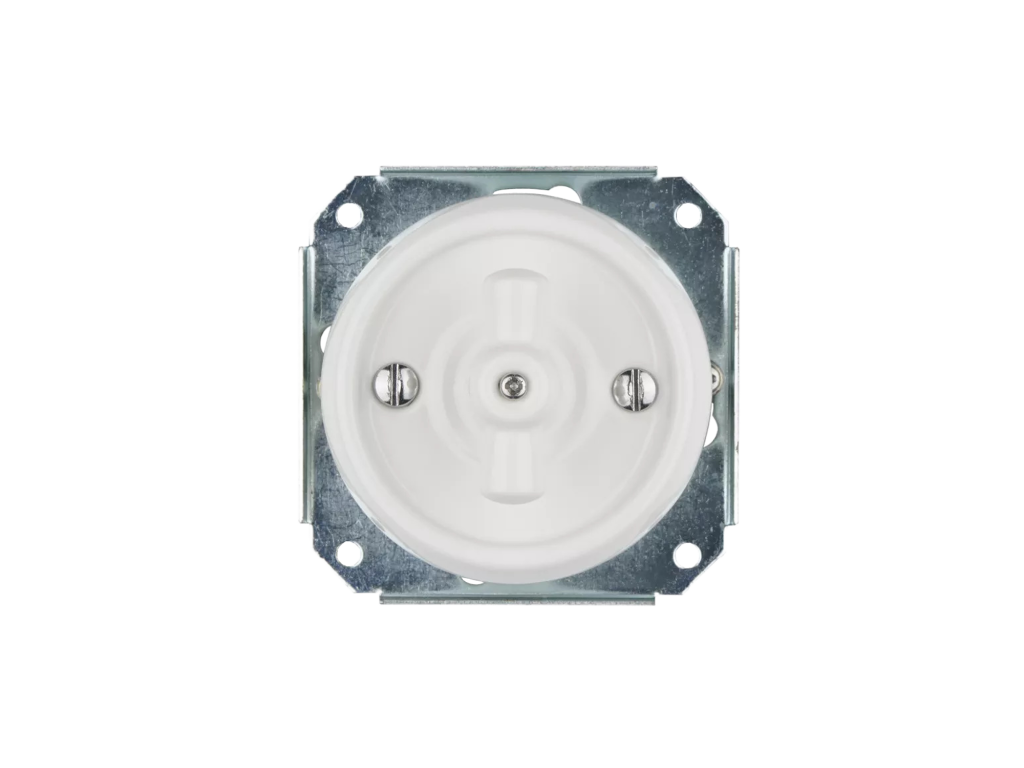

Porzellan-Drehtaster Einsatz – Klingeltaster – ohne Rahmen
Artikelnummer: OV01WZS01
_de.png?66952809)
Detaillierte Produktbeschreibung
Klassisches Design trifft auf funktionale Präzision – unser Porzellan-Drehtaster als Klingeltaster. Dieser Einsatz im authentischen Retro-Stil ist die perfekte Wahl für alle, die auch beim Klingelsignal nicht auf das haptische Erlebnis eines Drehschalters verzichten möchten. Der Einsatz wird ohne Rahmen geliefert. Dank der modularen Bauweise lässt er sich nahtlos in unsere Einzel- oder Mehrfachrahmen aus Porzellan integrieren.
Funktionsweise: Im Gegensatz zu einem rastenden Schalter verfügt dieser Drehtaster über eine Rückfederfunktion. Beim Drehen wird ein Impuls ausgelöst (z. B. für die Türklingel), und der Knebel kehrt automatisch in die Ausgangsposition zurück.
Technische Spezifikationen:
-
Typ: Drehtaster / Klingeltaster (mit Rückfederfunktion)
-
Zertifizierung: CE-Konformitätszertifikat
-
Anschlüsse: Schraubklemmen für Leiter 1–2,5 mm²
-
Nennspannung / Nennstrom: 250V / 10A
-
Montage: Für die Installation in Innenräumen
-
Installation: In Standard-Unterputzdosen (z. B. 68 mm Gerätedosen)
-
Einbaumaße: Tiefe 43 mm, Durchmesser 71 mm
-
Empfohlener Bohrlochdurchmesser: 80 mm
Wissenswertes zu unseren Schaltertypen:
Ausschalter Nr. 1 – Einpoliger Schalter Die Schaltung Nr. 1 ist die einfachste Art der Schaltung. Sie wird in der Regel in kleineren Räumen mit nur einem Eingang verwendet (Bad, WC, Speisekammer). Der Schalter Nr. 1 kann technisch vollwertig durch einen Wechselschalter (Nr. 6) ersetzt werden.
Serienschalter Nr. 5 – Lusterschalter (6+6) Ermöglicht die Steuerung von zwei unabhängigen Stromkreisen von einer Stelle aus (z. B. Licht + Ventilator oder mehrarmige Kronleuchter). Besonderheit: Da unsere Schalter Nr. 5 keine werkseitig implementierten internen Brücken haben, liefern wir eine zusätzliche Wago-Klemmen-Brücke mit. Dies vereinfacht und beschleunigt die Installation deutlich.
Wechselschalter Nr. 6 – Treppenschalter Der gängigste Typ für Flure oder Treppenhäuser, um das Licht von zwei Stellen aus zu steuern. Dient auch als Endpunkt für Kreuzschaltungen.
Kreuzschalter Nr. 7 Wird in Kombination mit Nr. 6 verwendet, um Licht von drei oder mehr Stellen aus zu steuern. Besonderheit: Auch hier liefern wir zusätzliche Wago-Klemmen-Brücken als Verbindungspunkte mit, um den Anschluss zu erleichtern.
Drehtaster (Klingeltaster) Dieser Typ besitzt eine Rückfederfunktion. Er gibt beim Drehen nur einen Impuls ab und kehrt automatisch in die Ausgangsposition zurück. Ideal als Klingelknopf oder zur Steuerung von Stromstoßrelais (Tastschaltung).
Zusätzliche Parameter
| Kategorie: | Einsätze |
|---|---|
| Gewicht: | 0.25 kg |
| Schaltertyp: | Klingeltaster (Taster-Funktion) |
