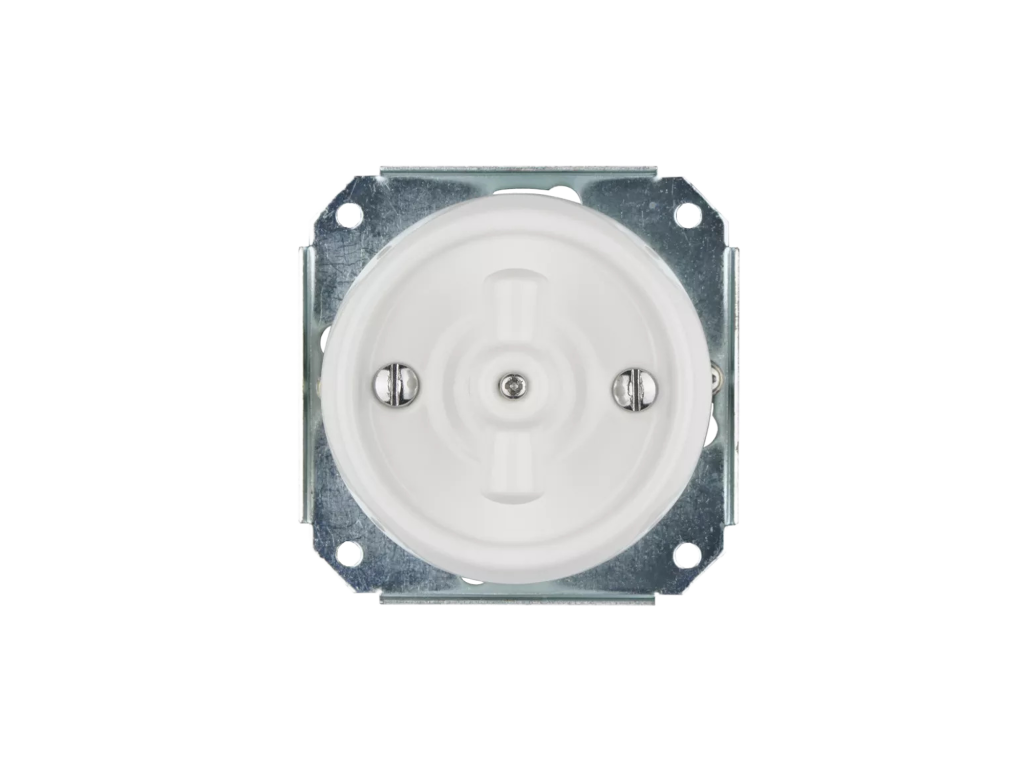

Porzellan-Drehschalter Einsatz – Serienschalter (Nr. 5) – ohne Rahmen
Artikelnummer: OV05WS01
_de.png?66952809)
Detaillierte Produktbeschreibung
Bringen Sie nostalgischen Charme in Ihr Zuhause mit unserem Porzellan-Drehschalter als Serienschalter (Nr. 5). Dieser hochwertige Einsatz kombiniert die klassische Drehmechanik mit edlem Porzellan. Er ermöglicht das unabhängige Schalten von zwei Lichtquellen (z. B. Kronleuchter oder Licht und Ventilator) von einer Stelle aus – begleitet von dem charakteristischen, satten "Klicken" eines echten Drehschalters. Der Einsatz wird ohne Rahmen geliefert, was Ihnen maximale Freiheit bei der Gestaltung lässt. Er ist voll kompatibel mit all unseren Einzel- oder Mehrfachrahmen aus Porzellan.
Besonderheit bei der Installation: Da unsere Schalter der Nr. 5 keine werkseitig implementierten internen Brücken haben, liefern wir für eine einfachere und schnellere Montage eine zusätzliche Wago-Klemmen-Brücke gratis mit.
Technische Spezifikationen:
-
Typ: Drehschalter / Serienschalter (Nr. 5)
-
Zertifizierung: CE-Konformitätszertifikat
-
Anschlüsse: Schraubklemmen für Leiter 1–2,5 mm² (inkl. Wago-Zusatzklemme)
-
Nennspannung / Nennstrom: 250V / 10A
-
Installation: In Standard-Unterputzdosen (z. B. 68 mm Gerätedosen)
-
Einbaumaße: Tiefe 43 mm, Durchmesser 71 mm
-
Empfohlener Bohrlochdurchmesser: 80 mm
Wissenswertes zu unseren Schaltertypen:
Ausschalter Nr. 1 – Einpoliger Schalter Die Schaltung Nr. 1 ist die einfachste Art der Schaltung. Sie wird in der Regel in kleineren Räumen mit nur einem Eingang verwendet (Bad, WC, Speisekammer). Der Schalter Nr. 1 kann technisch vollwertig durch einen Wechselschalter (Nr. 6) ersetzt werden.
Serienschalter Nr. 5 – Lusterschalter (6+6) Ermöglicht die Steuerung von zwei unabhängigen Stromkreisen von einer Stelle aus (z. B. Licht + Ventilator oder mehrarmige Kronleuchter). Besonderheit: Da unsere Schalter Nr. 5 keine werkseitig implementierten internen Brücken haben, liefern wir eine zusätzliche Wago-Klemmen-Brücke mit. Dies vereinfacht und beschleunigt die Installation deutlich.
Wechselschalter Nr. 6 – Treppenschalter Der gängigste Typ für Flure oder Treppenhäuser, um das Licht von zwei Stellen aus zu steuern. Dient auch als Endpunkt für Kreuzschaltungen.
Kreuzschalter Nr. 7 Wird in Kombination mit Nr. 6 verwendet, um Licht von drei oder mehr Stellen aus zu steuern. Besonderheit: Auch hier liefern wir zusätzliche Wago-Klemmen-Brücken als Verbindungspunkte mit, um den Anschluss zu erleichtern.
Drehtaster (Klingeltaster) Dieser Typ besitzt eine Rückfederfunktion. Er gibt beim Drehen nur einen Impuls ab und kehrt automatisch in die Ausgangsposition zurück. Ideal als Klingelknopf oder zur Steuerung von Stromstoßrelais (Tastschaltung).
Zusätzliche Parameter
| Kategorie: | Einsätze |
|---|---|
| Gewicht: | 0.25 kg |
| Schaltertyp: | Nr. 5 – Serienschalter (Doppelschalter) |
